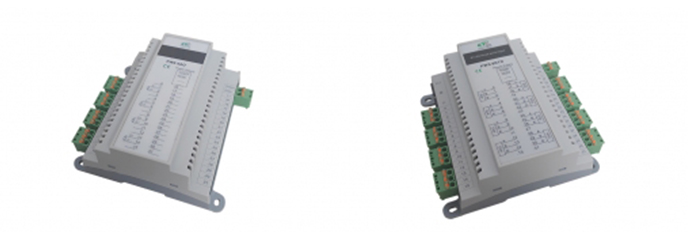

模擬量輸出模塊又稱為baiD/A模塊，把PLC的CPU送往模擬量輸出模塊的數字量轉換成外部設備能夠接納的模擬量（電壓或電流）。
模擬量輸出模塊所接納的數字信號一般多為12位二進制數，數字量位數越多的模塊，分辨率就越高。
模擬量輸出模塊是指驅動硬件輸出和相關數據通路，按照運行方法挑選當前的設定值，也可根據需求反向并提供結果給硬件輸出或軟件輸出。
模塊能夠設置為CAS_IN和RCAS_IN自動方法。
SP經挑選器（SPSELECTOR）對CASIN、SPLOCAL（本機設定）和RCASIN以及反應值進行挑選后輸出設定值。
為防止設定值SP的劇烈改變設置了限制器（(rate limiter)，對SP進行速率限制，再經限位器(clamper)對SP進行限制后，進入一個按特別功用做的特性補償器（characterization）。
特性補償后，SP與偏置值相加后分三路：
一路返回SP挑選器。
二路進入反向通路輸出參數挑選器。
三路在轉換器中將工程單位轉換為百分數，標度參數為PVSCALE（SP%），也可通過開關（INCCLOSE）輸出反向（INVERT SPAN 100 VALUE)設定值（INV.SP%），并由傳送輸出給轉換器（塊）。
SP支撐串聯（級)結構，CAS方法有必要把其他模塊的輸出作為A0模塊的SP，SP設有規范的速率和限制。
擴展資料：
PLC模擬量模塊又分為模擬量輸入模塊與模擬量輸出模塊。
模擬量輸入模塊又稱A/D模塊，將現場由傳感器檢測而發生的連續的模擬量信號轉換成PLC的CPU能夠接納的數字量，一般多為12位二進制數，數字量位數越多的模塊，分辨率就越高。
